Опис

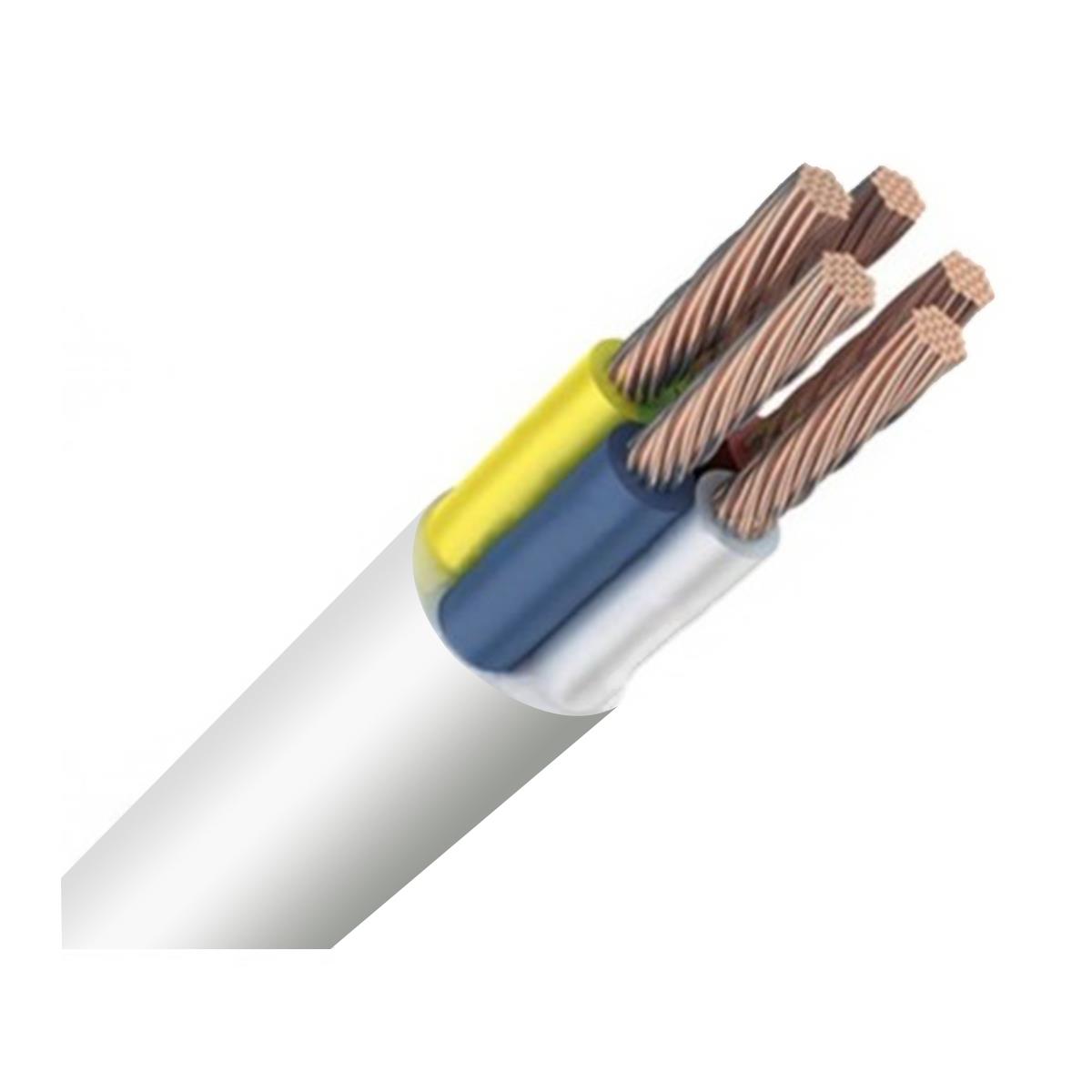

| Марка кабелю | ПВС-5 х 10 |
| Виробник | ЗЗЦМ, Запоріжжя |
| Номінальна напруга, кВ | 0,3 / 0,5 |
| Число жил | 5 |
| Номінальний перетин жил, мм2 | 10 |
| Струмопровідна жила | мідна багатодротова жила, |
| Клас гнучкості | 5 |
| Ізоляція жили / оболонка кабеля | ПВХ / ПВХ |
| Температура експлуатації кабелю | від -25 °С до +40 °С |
| Вологість повітря | до 100% при +35 °С |
| Тривало допустима температура нагріву жил кабелів при експлуатації | +70 °С |
| Строк служби | не менше 10 років |
| Гарантійний строк експлуатації | 2 роки |
| Вага, кг / 100 м | 81,5 |
| Діаметр для розрахунків, мм | 22 |
МІДНІ ПРОВОДИ
П – Провід
В – Оболонка з полівінілхлоридного пластикату
С – З’єднувальний провід
нг – Не поширює горіння
нгд – Не поширює горіння, зі зниженим газодимовиділенням
ПРИЗНАЧЕННЯ
Проводи призначені для приєднання електричних машин і приладів побутового і аналогічного застосування до електричної мережі на номінальну змінну напругу 300/500 В.
Проводи можуть використовуватися для електричних систем 380/660 В.
Проводи відносяться до класу стійких до поширення полум’я за умови поодинокого прокладення по ДСТУ 4809. Проводи марок ПВСнг, ПВСнгд відносяться до класу стійких до поширення полум’я при прокладенні в пучках по категорії А згідно з ДСТУ 4809.
КОНСТРУКЦІЯ
Струмопровідна мідна жила 5 класу гнучкості.
Ізоляція проводів марок ПВС, ПВСнг – полівінілхлоридний пластикат; проводів марок ПВСнгд – композиція зниженої пожежонебезпеки. Маркування жил колірне, одна з жил – жила заземлення зелено-жовтого кольору. Ізольовані жили скручені в сердечник.
Оболонка проводів марок ПВС – полівінілхлоридний пластикат; проводів марок ПВСнг – полівінілхлоридний пластикат зниженої горючості; проводів марок ПВСнгд – композиція зниженої пожежонебезпеки. Проводи виготовляються різних кольорів оболонки.
ТЕХНІЧНІ ТА ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ
| Температура експлуатації кабелю | від -40 °С до +40 °С |
| Тривало допустима температура нагріву жил кабелів при експлуатації | +70 °С |
| Будівельна довжина кабелів | за узгодженням |
| Термін служби для проводів, що застосовуються в стаціонарних електроприладах | 10 років |
| Термін служби для інших проводів | 6 років |
| Гарантійний термін експлуатації | 2 роки |
| Температура прокладання кабелю | не нижче -5 °С |
